Электрика

1. Обжим витой пары
2. Разъем Джек 3,5 мм. и «тюльпан»
3. Время заряда аккумуляторов
4. Токи в проводах
5. Круг P, I, U, R
6. RLC: активное и реактивное сопротивление
7. Внешняя батарея.

——//—— ↑ВВЕРХ↑ ——//——

Обжим витой пары.

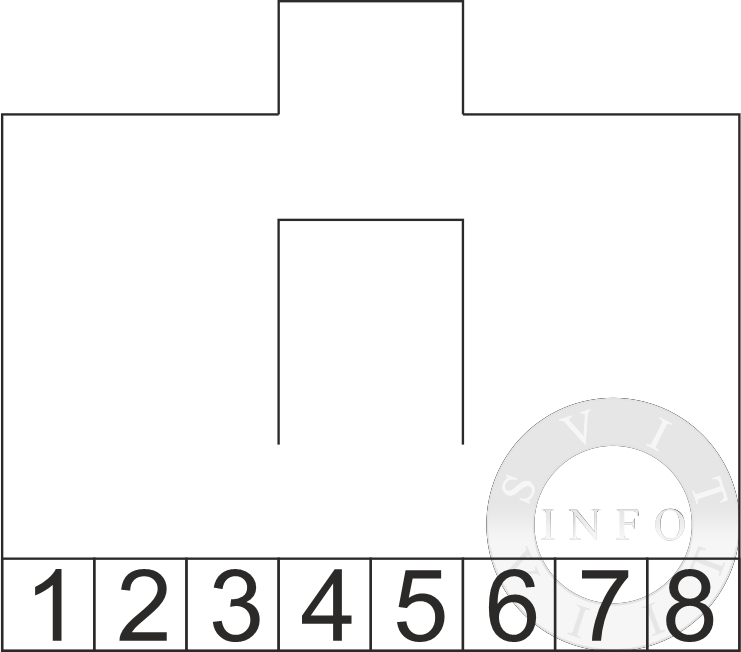

1. Стандарт EIA/TIA-568B. Вид сверху со стороны защелки

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

——//—— ↑ВВЕРХ↑ ——//——

Jack 3,5

Для разъема типа «тюльпан»: правый — красный, левый — белый. Цоколевка разъема «тюльпан» (верхний рисунок слева).
Цоколевка разъема Jack 3,5 мм (верхний рисунок справа).
Пока разъем Jack 3,5 не вставлен, пружины не сжаты и контакты замкнуты (нижний рисунок слева).
Когда вставляется штекер, пружины сжимаются и контакты размыкаются (нижний рисунок справа).

——//—— ↑ВВЕРХ↑ ——//——

Время заряда аккумуляторов.

Т_заряда=(Емкость аккум. / Ток заряда, мА)×1,6.
Ток заряда для аккумуляторов типа АА: 250 мА.
Ток заряда для аккумуляторов типа ААА: 120 мА.
(2700/250)×1,6=17,3 часа.

——//—— ↑ВВЕРХ↑ ——//——

Токи в проводах.

Сечение провода 2,5 мм²: 4,6 кВт. для 220 В. и 9 кВт. для 380 В. Ток до 21 А.

I = P / 220

Для медного провода: 10 А. на мм², алюминиевого 8 А. на мм². Для скрытой проводки значения уменьшаются умножением на коэффициент 0,8. В случае скрытой силовой проводки сечение провода 4 мм².

При 220 В.:
I = (P×K_u)/(U×cos(φ)): P – суммарная мощность, K_u = 0,75 – коэффициент одновременности, cos(φ) = 1.

Для 380 В.:
I = P / (3^1/2×U× cos(φ))

——//—— ↑ВВЕРХ↑ ——//——

Круг P, I, U, R.

Соотношения между мощностью, током, напряжением и сопротивлением.

——//—— ↑ВВЕРХ↑ ——//——

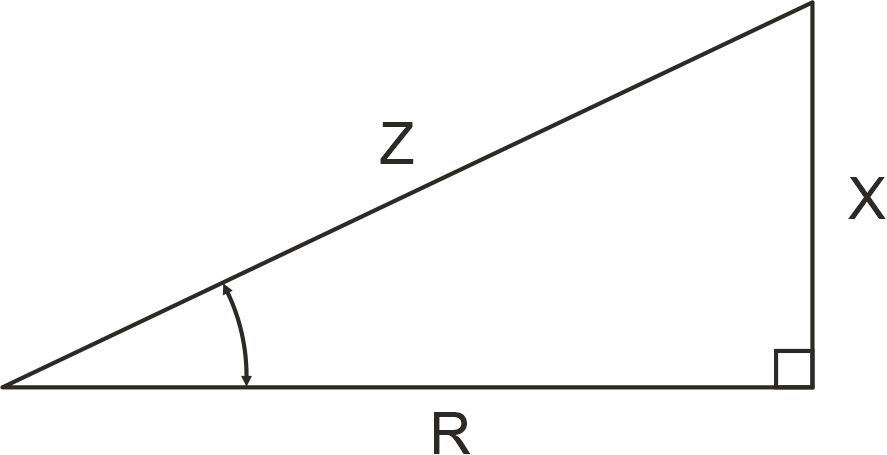

RLC: активное и реактивное сопротивление.

Катушка носит индуктивный характер; в ней напряжение опережает ток по фазе на 90° (π/2).
Конденсатор носит емкостной характер; в нем ток опережает напряжение по фазе на 90°.
Резистор обладает только активным сопротивлением и напряжение в нем совпадает по фазе с током.

Сдвиг фаз RLC-цепи можно определить по формуле:

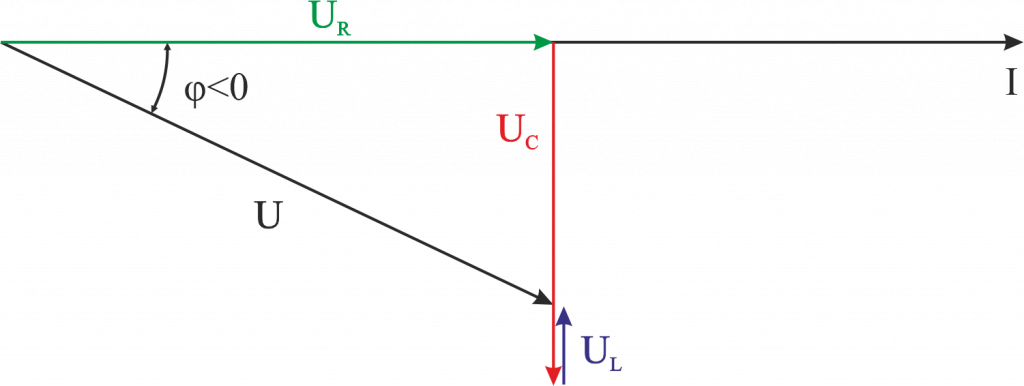

При построении векторной диаграммы возможны такие варианты:
1. активный характер цепи, сдвиг фаз =0. Происходит резонанс напряжений.

2. индуктивный характер, ток отстает от напряжения.

3. емкостной характер цепи, напряжение отстает от тока.

Активная мощность – средняя мощность за период. Реактивная мощность – величина, характеризующая интенсивность обмена энергией между источником и реактивным сопротивлением.

Переменный ток – это ток, изменяющий свое значение и направление с течением времени.

Переменный ток (alternating current – AC)
Постоянный ток (direct current – DC)
Действующим (эффективным) значением силы переменного тока называют величину постоянного тока, действие которого произведет такую же работу, что и переменный ток за время 1 периода.

——//—— ↑ВВЕРХ↑ ——//——

Внешняя батарея.

Ёмкость = (Напряжение батареи × Ёмкость батареи) × КПД / Выходное напряжение.
Ёмкость = (3,78В × ХмАч) × 0,8 / 5В
Выходной ток для телефона 1 А, для планшета 1,5-2 А, для iPAD 2,1 А,
У «китайцев» на выходе максимум 500-800 мАч.
Входная ёмкость 10тыс мАч, а выходная 6250 мАч.
Коэффициент емкости 0,75, а КПД 0,8.

Выходные два USB-разъема равноценные. Каждый по 5,1 В и 2,1 А. Но если одновременно заряжать 2 устройства, то суммарный ток 3,6 А, а не 4,2 А.

——//—— ↑ВВЕРХ↑ ——//——
